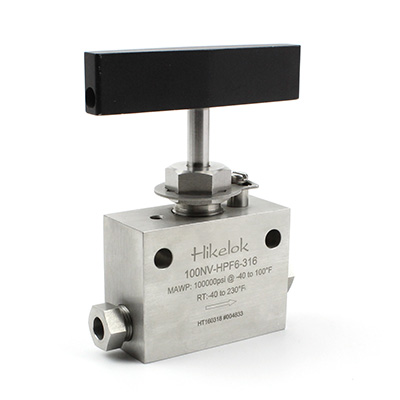

Katup Jarum 100NV-150NV

Perkenalan

Seri Hikelok 100NV dan 150NV dilengkapi dengan rangkaian lengkap fitting, selang, katup searah, dan filter saluran. Seri 100NV dan 150NV menggunakan koneksi tekanan menengah tipe Autoclave. Koneksi berbentuk kerucut dan berulir ini memiliki ukuran lubang yang sesuai dengan karakteristik aliran tinggi dari seri ini.

Hikelok 100NV and 150NV series are complemented by a complete line of fittings, tubing, check valves and line filters. The 100NV and 150NV series uses Autoclave's type Medium pressure connection. The coned-and-threaded connection features orifice sizes to match the high flow characteristics of this series.

Fitur

• Ukuran selang dari 1/4” hingga 1”
• Batang yang tidak berputar mencegah gesekan antara batang dan dudukan.
• Desain batang/badan batang yang menanjak
• Dudukan logam ke logam menghasilkan penutupan kedap udara, masa pakai batang/dudukan yang lebih lama dalam aliran abrasif, daya tahan yang lebih besar untuk siklus buka/tutup berulang, dan ketahanan korosi yang sangat baik.
• Untuk penyegelan batang dan badan yang andal
• Material selongsong batang dan kelenjar pengepak telah dipilih untuk mencapai masa pakai ulir yang lebih lama dan mengurangi torsi pegangan.
• Pilihan ujung batang berbentuk V atau pengatur.

• Tubing sizes from 1/4” to 1”
• Non-rotating stem prevents stem/seat galling
• Rising stem/barstock body design
• Metal-to-metal seating achieves bubble-tight shut-off, longer stem/seat life in abrasive flow, greater durability for repeated on/off cycles and excellent corrosion resistance
• For dependable stem and body sealing
• Stem sleeve and packing gland materials have been selected to achieve extended thread cycle life andreduced handle torque
• Choice of Vee or Regulating stem tips

Keuntungan

• 100NV:
• Tekanan kerja hingga 100.000 psi (6895 bar)
• Bodi baja tahan karat tipe 316 yang dikerjakan dingin dengan kelenjar pengepak perunggu aluminium dan batang yang tidak berputar.
• Kemasan nilon dan kulit di bawah ulir batang
• 150NV:
• Tekanan kerja hingga 150.000 psi (10342 bar)
• Badan silinder dari baja paduan berkekuatan tinggi dengan kelenjar pengepak baja tahan karat. Batang baja perkakas yang tidak berputar dengan dudukan yang dapat diganti dari baja maraging nikel. Batang harus dioperasikan dengan kunci momen.
• Kemasan Teflon dan kulit tipe baji di bawah ulir batang dengan cincin pendukung anti-ekstrusi autoklaf tembaga-berilium.
• Hanya ujung batang berbentuk V

• 100NV:
• Working pressures to 100,000 psi (6895 bar)
• Cold-worked type 316 stainless steel body with aluminum bronze packing gland and non-rotating stem
• Nylon and leather packing below stem threads
• 150NV:
• Working pressures to 150,000 psi (10342 bar)
• Cylindrical body of high strength alloy steel with stainless steel packing gland. Tool steel non-rotating stem with replaceable seat of nickel maraging steel. Stem must be actuated with torque wrench
• Wedge-type Teflon and leather packing below stem threads with beryllium-copper Autoclave Anti-Extrusion Back up Rings
• Vee stem tip only

Opsi Lainnya

• Ujung batang Vee atau pengatur opsional
• Pola aliran 3 arah dan sudut opsional

• Optional Vee or Regulating stem tip
• Optional 3 way and angle flow patterns
