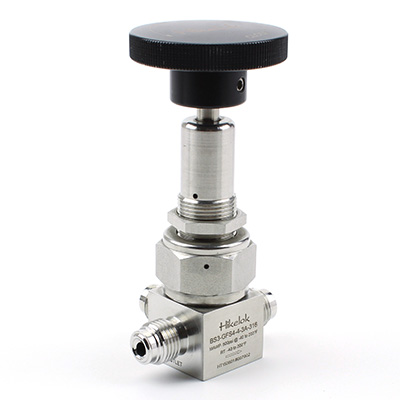

Katup BS3 Tekanan Rendah dengan Segel Bellow

Perkenalan

Katup segel bellow seri Hikelok BS3 tersedia dengan konstruksi baja tahan karat 316L—316L VAR untuk bodi dengan sambungan ujung las tumpul. Tekanan kerja hingga 500 psig (34,4 bar), suhu kerja dari -40℉ hingga 200℉ (-40℃ hingga 93℃). Isolasi fluida sistem dan raih kinerja yang andal dan kedap bocor dengan katup segel bellow seri Hikelok BS3 yang menggunakan desain tanpa kemasan dan segel dengan gasket atau las. Katup ini ideal untuk aplikasi di mana penyegelan ke atmosfer sangat penting, dan kami menawarkan berbagai pilihan untuk layanan umum dan kemurnian tinggi.

Hikelok BS3 series bellows-sealed valves are available with 316L stainless steel construction—316L VAR for bodies with butt weld end connections. Working pressure is up to 500 psig (34.4 bar), working temperature is from -40℉ to 200℉ (-40℃ to 93℃). Isolate system fluids and achieve reliable, leak-tight performance with Hikelok BS3 series bellows-sealed valves which use a packless design and a gasketed or welded seal. They are ideal for applications where the seal to atmosphere is critical, and we offer multiple options for general and high-purity service.

Fitur

• Tekanan kerja maksimum hingga 500 psig (34,4 bar)
• Suhu kerja dari -40℉ hingga 200℉ (-40℃ hingga 93℃)
• Koefisien aliran (Cv): 0,3 dan 0,7
• Berbagai macam koneksi ujung
• Material 316 SS dan 316L VAR SS
• Pemasangan panel dan bagian bawah
• Tersedia pegangan berbentuk batang dan bulat.
• Bellow logam yang dibentuk dengan presisi memberikan segel yang andal.
• Ujung batang yang tidak berputar
• Segel kap mesin ke bodi tanpa gasket.
• Desain sambungan aktuator-batang untuk aktuasi yang halus.
• Setiap katup diuji dengan helium selama 10 detik hingga tingkat kebocoran maksimum 4×10⁻⁹ std cm³/s

• Maximum working pressure up to 500 psig (34.4 bar)
• Working temperature from -40℉ to 200℉ (-40℃ to 93℃)
• Flow coefficients (Cv): 0.3 and 0.7
• Variety of end connections
• 316 S.S and 316L VAR S.S. materials
• Panel and bottom mounting
• Bar, round handle are available
• Precion-formed metal bellows providers reliable seal
• Nonrotating stem tip
• Bonnet seals to body without gasket
• Actuator-stem coupling design for smooth actuation
• Every valve is tested with helium for 10s to a maximum leak rate of 4×10 -9 std cm 3 /s

Keuntungan

• Desain kopling aktuator-batang untuk retraksi batang yang positif dan aktuasi yang halus.
• Konstruksi kap mesin Union untuk keamanan.
• Batang pemandu berada di luar cairan sistem untuk pengoperasian yang bersih.
• Bellow logam yang dibentuk dengan presisi untuk keandalan.
• Ujung batang yang tidak berputar untuk meningkatkan masa pakai siklus penutupan.
• 100% teruji di pabrik

• Actuator-stem coupling design for positive stem retraction and smooth actuation
• Union bonnet construction for safety
• Stem guiding outside of system fluid for clean operation
• Precision-formed metal bellows for reliability
• Nonrotating stem tip for increased shutoff cycle life
• 100% factory tested

Opsi Lainnya

• Opsional: 2 arah lurus, 2 arah sudut, 3 arah, 4 arah
• Pegangan opsional berwarna biru, hitam, merah, hijau

• Optional 2-way straight, 2-way angle, 3-way, 4-way
• Optional blue, black, red, green handles
