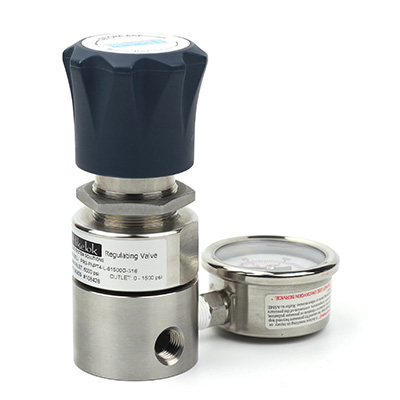

Regulator Tekanan Sensor Piston PR3

Perkenalan

Katup seri Hikelok PR3 adalah jenis katup yang mengurangi tekanan masuk ke tekanan keluar tertentu yang dibutuhkan melalui pengaturan, dan membuat tekanan keluar secara otomatis tetap stabil dengan mengandalkan energi dari medium itu sendiri. Katup pengurang tekanan ini dirancang untuk sistem pengambilan sampel gas laboratorium dan titik penggunaan, gas penganalisis nol, rentang, dan kalibrasi, regulator silinder gas khusus dan industri, serta pasokan bahan bakar detektor nyala kromatograf.

The Hikelok PR3 series pressure-reducing regulator lowers inlet pressure to the required outlet pressure and automatically maintains a stable outlet pressure using the process medium's own energy. These pressure-reducing regulators are designed for laboratory and point-of-use gas sampling systems, zero, span, and calibration gases for analyzers, specialty and industrial gas cylinder regulators, and gas chromatograph flame detector fuel supplies.

Fitur

• Kompak
• Dirancang untuk meminimalkan kontaminasi dan memberikan pengaturan yang akurat terhadap gas korosif, non-korosif, atau beracun.
• Model kuningan memberikan penghematan tambahan untuk pengendalian media non-korosif.
• Segel diafragma logam ke logam ke bodi memastikan kebocoran minimum ke dalam dan ke luar.
• Diafragma bergelombang memberikan akurasi yang sangat baik dan masa pakai yang lama.
• Pemasangan panel tersedia.
• Tekanan Masuk Maksimum 6000 psig (413 bar)
• Rentang Tekanan Keluaran 0-250 psig (0-17,2 bar), 0-500 psig (0-34,4 bar), 0-1500 psig (0-103,4 bar), 0-2500 psig (0-172 bar)
• Tekanan Uji Desain 150% dari nilai maksimum yang ditentukan
• Kebocoran Internal: kedap gelembung Eksternal: dirancang untuk memenuhi ≤ 2 x 10-8 atm cc/detik He
• Suhu Operasional PCTFE: -40°F hingga 176°F (-40°C hingga 80°C) PEEK: -40°F hingga 392°F (-40°C hingga 200°C) PI: -40°F hingga 500°F (-40°C hingga 260°C)
• Kapasitas Aliran Cv = 0,06

• Compact
• Designed to minimize contamination and provide accurate regulation of corrosive, non-corrosive or toxic gases.
• Brass models provide additional savings for non-corrosive media control.
• Metal-to-metal diaphragm seal to body ensures minimum inward and outward leakage.
• Corrugated diaphragm provides excellent accuracy and long service life.
• Panel mounting available.
• Maximum Inlet Pressure 6000 psig (413 bar)
• Output Pressure Range 0-250 psig (0-17.2 bar), 0-500 psig (0-34.4 bar), 0-1500 psig (0-103.4 bar), 0-2500 psig (0-172 bar)
• Design Test Pressure 150% of the specified maximum value
• Internal leakage: bubble tight External: designed to meet ≤ 2 x 10-8 atm cc/sec He
• PCTFE Operating temperature: -40°F to 176°F (-40°C to 80°C) PEEK: -40°F to 392°F (-40°C to 200°C) PI: -40°F to 500°F (-40°C to 260°C)
• Flow Capacity Cv = 0.06

Keuntungan

• Desain sederhana
• Ukuran relatif kecil
• Pegas dengan berbagai tingkat kekerasan dapat disesuaikan untuk memberikan tekanan keluaran yang berbeda.

• Simple design
• Relatively small size
• Springs of varying degrees of hardness can be adjusted to provide different output pressures.

Opsi Lainnya

• Material opsional: baja tahan karat 316, paduan C-276, paduan 400, kuningan
• Bahan dudukan opsional: PCTFE, PEEK, PI

• Optional materials: stainless steel 316, alloy C-276, alloy 400, brass
• Optional seat materials: PCTFE, PEEK, PI
