2M

Perkenalan

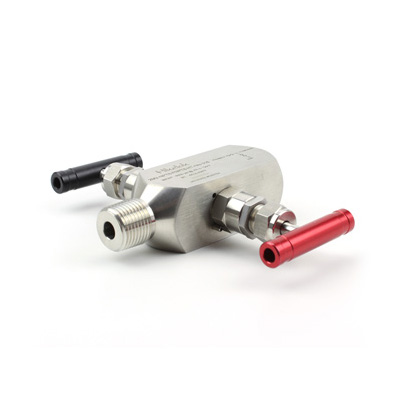

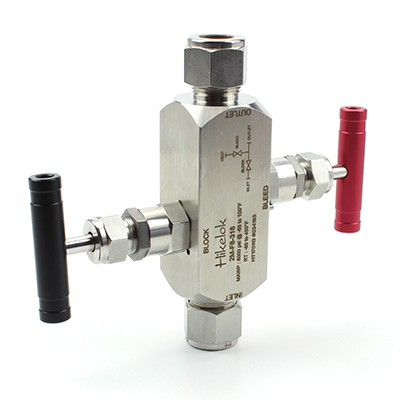

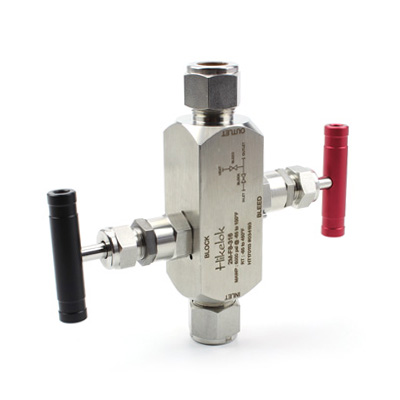

Manifold Hikelok 2M-* dirancang untuk aplikasi tekanan statis dan ketinggian cairan. Fungsinya adalah untuk menghubungkan atau memutus pemancar tekanan. Umumnya digunakan pada instrumen kontrol lapangan untuk menyediakan multi-saluran bagi instrumen, mengurangi pekerjaan instalasi, dan meningkatkan keandalan sistem.

Hikelok 2M manifolds are designed for static-pressure and liquid-level applications. They isolate or connect pressure transmitters and provide multiple instrument connections, simplifying installation and improving system reliability.

Fitur

• Tekanan kerja: Baja tahan karat hingga 6000 psig (413 bar) Paduan C-276 hingga 6000 psig (413 bar) Paduan 400 hingga 5000 psig (345 bar)
• Suhu kerja: Kemasan PTFE dari -65℉ hingga 450℉ (-54℃ hingga 232℃) Kemasan grafit dari -65℉ hingga 1200℉ (-54℃ hingga 649℃)
• Lubang: 0,157 inci (4,0 mm), CV: 0,35
• Dipasang langsung ke pemancar tekanan sebaris
• Konfigurasi blok-dan-buang dan 2-katup
• Konektor proses NPT berulir jantan atau betina

• working pressures: Stainless steel up to 6000 psig (413 bar) Alloy C-276 up to 6000 psig (413 bar) Alloy 400 up to 5000 psig (345 bar)
• Working temperatures: PTFE packing from -65℉ to 450℉ (-54℃ to 232℃) Graphite packing from -65℉ to 1200℉ (-54℃ to 649℃)
• Orifice: 0.157 in. (4.0 mm), CV: 0.35
• Assembled directly to in-line pressure transmitters
• Block-and-bleed and 2-valve configurations
• Male or female threaded NPT process connection

Keuntungan

• Konstruksi satu bagian memberikan kekuatan.
• Desain perakitan yang ringkas mengurangi ukuran dan berat.
• Mudah dipasang dan dirawat
• Tersedia berbagai pilihan kemasan dan material.
• Unit standar di seluruh rentang manifold
• Mengoperasikan ulir di luar area pencucian.
• Kelenjar yang dapat disesuaikan dari luar.
• Torsi operasi rendah.
• Spindel dengan dudukan pengaman mencegah batang katup meledak dan menyediakan segel batang katup cadangan sekunder.
• Semua katup 100% telah diuji di pabrik.

• One-piece construction provides strength.
• Compact assembly design reduces size and weight
• Easy to install and maintain
• Different packing and material are available
• Standard unit throughout manifold range
• Operating threads outside washout area.
• Externally adjustable gland.
• Low operating torque.
• Safety back seated spindle prevents stem blowout and provides secondary back up stem seal.
• All valves 100% factory tested.

Opsi Lainnya

• Kemasan opsional: PTFE, GRAFIT
• Struktur dan bentuk saluran aliran opsional
• Material opsional: baja tahan karat 316, paduan 400, paduan C-276

• Optional packing: PTFE, GRAPHITE
• Optional Structure and flow channel form
• Optional material: 316 stainless steel, Alloy 400, Alloy C-276
