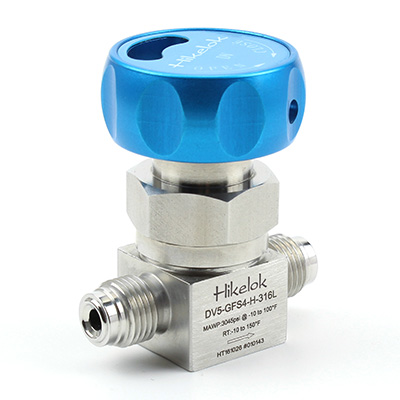

Katup Diafragma DV5

Perkenalan

Katup Diafragma Hikelok seri DV5 menyediakan material bodi dari baja tahan karat, kuningan, dan baja karbon. DV5 mendukung tipe tekanan rendah dan tekanan tinggi. Berbagai pilihan material bodi katup, dudukan, dan segel memberikan rentang tekanan dan suhu yang luas di mana katup dapat digunakan. Katup Diafragma ini cocok untuk aplikasi kemurnian ultra tinggi.

Hikelok DV5 Series diaphragm valves are available with stainless steel, brass, or carbon steel bodies and in low- and high-pressure configurations. A broad selection of body, seat, and seal materials supports a wide range of pressures and temperatures. These valves are suitable for ultra-high-purity applications.

Fitur

• Bodi baja tahan karat 316L VIM-VAR tersedia.
• Cocok untuk aplikasi dengan kemurnian sangat tinggi.
• Tekanan kerja maksimum tekanan rendah: 250 psig (17,2 bar)
• Tekanan kerja maksimum tekanan tinggi: 3045 psig (210 bar)
• Suhu kerja: -10°F hingga 150°F (-23°C hingga 65°C)
• Berbagai macam koneksi ujung
• Desain dudukan PCTFE yang tertutup sepenuhnya memberikan ketahanan yang sangat baik terhadap pembengkakan dan kontaminasi.
• Permukaan yang dibasahi dipoles secara elektrolitik, kekasaran Ra disempurnakan hingga rata-rata Ra5 μin.(0,13 μm)

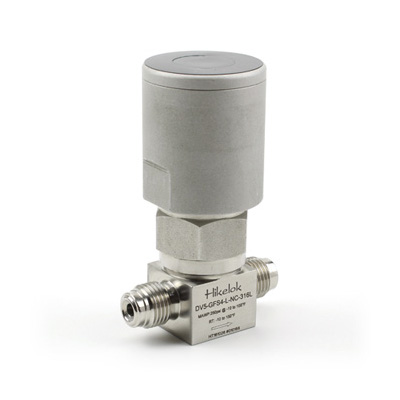

• Pengoperasian manual atau pneumatik
• Kebocoran helium telah diuji, laju kebocoran maksimum 1x10⁻⁹ std cm3/s.
• Model tekanan rendah dan tekanan tinggi
• Bahan bodi terbuat dari baja tahan karat 316, kuningan, dan paduan logam.
• Berbagai macam koneksi ujung
• Dapat digunakan dalam aplikasi vakum.

• 316L VIM-VAR stainless steel body is available
• Suitable for ultrahigh-purity applications
• Low pressure maximum working pressure: 250 psig (17.2 bar)
• High pressure maximum working pressure: 3045 psig (210 bar)
• Working temperature: -10°F to 150°F (-23°C to 65°C)
• Variety of end connections
• Fully contained PCTFE seat design provides excellentresistance to swelling and contamination
• Wetted Surface Electropolished, Roughness Ra finishedto an average of Ra5 μin.(0.13 μm)
• Manual or pneumatic actuation
• Helium leak tested, maximum leak rate of 1x10-9std cm3/s
• Low-pressure and high-pressure models
• 316 stainless steel, brass and alloy body material
• Variety of end connections
• Can be used in vacuum applications

Keuntungan

• Kecepatan buka/tutup yang dipercepat pada piston aluminium
• Bahan bodi terbuat dari baja tahan karat 316, kuningan, dan paduan logam.
• Berbagai macam koneksi ujung
• Pegangan dengan kode warna
• 100% teruji di pabrik
• Tersedia berbagai jenis pegangan.

• Aluminum piston accelerated open/close speed
• 316 stainless steel, brass and alloy body material
• Variety of end connections
• Color coded handles
• 100% factory tested
• Different handle types are available

Opsi Lainnya

• Pengoperasian manual atau pneumatik opsional
• Model tekanan rendah dan tekanan tinggi opsional
• Jalur aliran opsional Lurus dan 2L,2N,2R,3A,3B,3C,3F...M2V,M1D
• Pilihan warna gagang: Hitam, merah, emas, biru, merah muda
• Pegangan bulat opsional, pegangan arah, pegangan pengunci terintegrasi, pneumatik tertutup normal, pneumatik terbuka normal

• Optional manual or pneumatic actuation
• Optional Low-pressure and high-pressure models
• Optional Straight and 2L,2N,2R,3A,3B,3C,3F... M2V, M1D flow path
• Optional Black, red, gold, blue, pink handle color
• Optional Round handle, directional handle, intergral lockout handle, pneumatic normally closed, pneumatic normally open
