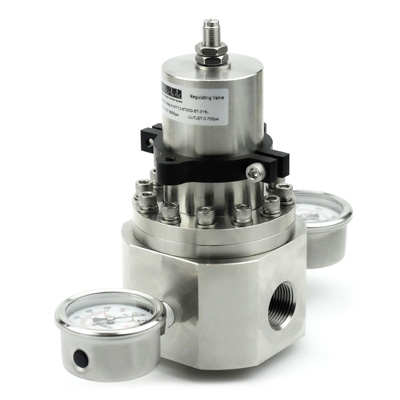

PR6 - Regulator Tekanan Aliran Ultra Tinggi

Perkenalan

Regulator seri Hikelok PR6 adalah regulator tekanan aliran tinggi satu tahap tipe NPT yang cocok untuk aplikasi pipa yang menggunakan air, bahan kimia, cairan, dan gas dengan aliran tinggi. Tekanan masuk hingga 6000 psig (413 bar), suhu kerja dari -40℉ hingga 500℉ (-40℃ hingga 260℃). Regulator ini memiliki kapasitas aliran tinggi dengan Cv 3,5.

The Hikelok PR6 series regulators are NPT type single stage high flow pressure regulators suitable for pipeline applications using high flow water, chemicals, liquids and gases. Inlet pressure up to 6000 psig (413 bar), working temperature from -40℉ to 500℉ (-40℃ to 260℃). This regulator has a high flow capacity with a Cv of 3.5.

Fitur

• Tekanan masuk maksimum: 6000 psig (413 bar) @ 70℉ (21℃) atau 3000 psig (206 bar) @ 70℉ (21℃)
• Rentang tekanan keluaran: 0-150 psig (0-10,3 bar), 0-360 psig (0-24,8 bar), 0-700 psig (0-48,2 bar), 0-1000 psig (0-68,9 bar), 0-2200 psig (0-151 bar), 0-3600 psig (0-248 bar), 0-5000 psig (0-344 bar)
• Tekanan uji desain: 150% dari nilai nominal maksimum
• Material opsional: 316 SS, 316L SS.
• Suhu Operasional: PCTFE: -40℉ (-40℃) hingga 176℉ (80℃); PEEK: -40℉ (-40℃) hingga 392℉ (200℃); Pl: -40℉ (-40℃) hingga 500℉ (260℃)
• Kapasitas Aliran: Cv=3.5
• Setiap katup diuji dengan helium selama 10 detik hingga laju kebocoran maksimum 4 × 10⁻⁹ std cm³/s

• Maximum inlet pressure: 6000 psig (413 bar) @ 70℉ (21℃) or 3000 psig (206 bar) @ 70℉ (21℃)
• Output pressure range: 0-150 psig (0-10.3 bar), 0-360 psig (0-24.8 bar), 0-700 psig (0-48.2 bar), 0-1000 psig (0-68.9 bar), 0-2200 psig (0-151 bar), 0-3600 psig (0-248 bar), 0-5000 psig (0-344 bar)
• Design test pressure: 150% of maximum nominal value
• Optional materials: 316 SS, 316L SS.
• Operating temperature: PCTFE: -40℉ (-40℃) to 176℉ (80℃); PEEK: -40℉ (-40℃) to 392℉ (200℃); PI: -40℉ (-40℃) to 500℉ (260℃)
• Flow Capacity: Cv=3.5
• Each valve was tested with helium for 10 seconds to a maximum leak rate of 4 × 10⁻⁹ std cm³/s

Keuntungan

• Desain piston yang kokoh dan dilengkapi sensor untuk memberikan keamanan dan keandalan.
• Untuk gas non-korosif (karena keterbatasan segel)
• Pemasangan panel
• Torsi pengoperasiannya kecil dan penyetelannya mudah
• 100% teruji di pabrik

• The piston design is sturdy and equipped with sensors to provide safety and reliability.
• For non-corrosive gases (due to seal limitations)
• Installation of panels
• The operating torque is small and the adjustment is easy
• 100% factory tested

Opsi Lainnya

• Bahan dudukan opsional: PCTFE, PEEK, PI
• Porting opsional: tanpa port pengukur, satu port pengukur
• Tekanan masuk opsional: 6000 psig, 3000 psig

• Optional seat materials: PCTFE, PEEK, PI
• Optional porting: no measuring port, one measuring port
• Optional inlet pressure: 6000 psig, 3000 psig
