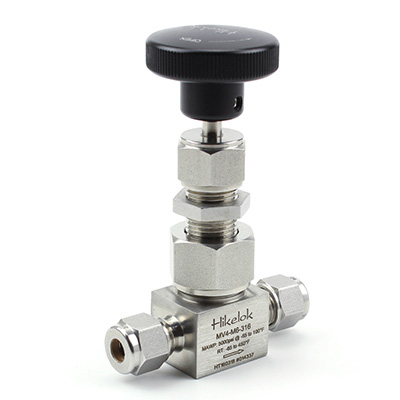

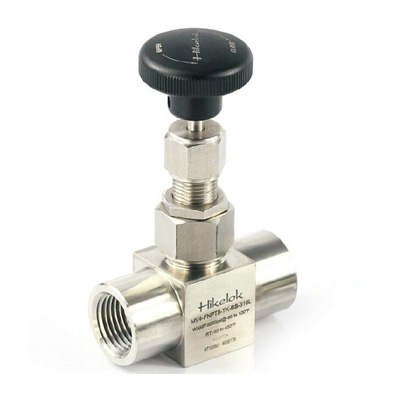

Katup Pengukur Tekanan Tinggi MV4

Perkenalan

Katup pengukur Hikelok MV4 telah diterima dengan baik dan banyak digunakan di berbagai industri selama bertahun-tahun. Berbagai macam konektor ujung ditawarkan untuk semua jenis instalasi. Material yang sesuai dengan standar NACE dan pembersihan oksigen juga tersedia, bersama dengan daftar material konstruksi yang lengkap. Tekanan kerja hingga 5000 psig (344 bar), suhu kerja dari -65℉ hingga 850℉ (-54℃ hingga 454℃). Setiap katup pengukur diuji di pabrik dengan nitrogen pada 1000 psig (69 bar). Dudukan memiliki tingkat kebocoran maksimum yang diizinkan sebesar 0,1 std cm.³/menit.

Hikelok MV4 metering valves have been well accepted and widely used in a variety of industries for many years. A wide variety of end connectors are offered for all types of installation. NACE compliant materials and oxygen clean are also available, along with an extensive list of materials of construction. Working pressure is up to 5000 psig (344 bar), working temperature is from -65℉ to 850℉ (-54℃ to 454℃). Every metering valve is factory tested with nitrogen at 1000 psig (69 bar). Seats have a maximum allowable leak rate of 0.1 std cm 3 /min.

Fitur

• Tekanan kerja maksimum: 5000 psig (344 bar)
• Suhu kerja: -65℉ hingga 850℉ (-53℃ hingga 454℃)
• Ukuran lubang: 0,062" (1,6 mm)
• Koefisien aliran (Cv): 0,04
• Kemiringan batang: 2°
• Layanan pemutusan aliran: tersedia
• Berbagai macam koneksi ujung
• Dapat dipasang pada panel.
• Pola aliran: lurus dan miring
• Jenis pegangan: bulat

• Maximum working pressure: 5000 psig (344 bar)
• Working temperature: -65℉ to 850℉ (-53℃ to 454℃)
• Orifice size: 0.062" (1.6 mm)
• Flow coefficient(Cv): 0.04
• Stem taper: 2°
• Shutoff service: available
• Variety of end connections
• Panel mountable
• Flow pattern: straight and angle
• Handle type: round

Keuntungan

• Mur pengemas memungkinkan penyesuaian eksternal yang sederhana.
• Batang pengatur 440C SS yang diperkeras untuk meningkatkan masa pakai.
• Kemasan sepenuhnya tertutup oleh gland 316 SS untuk mencegah ekstrusi.
• Penutupan logam ke logam
• Ujung batang yang meruncing secara akurat mengontrol laju aliran gas dan cairan.
• Berbagai macam koneksi ujung
• Dapat dipasang pada panel.
• Pola lurus dan sudut
• Pegangan bundar
• 100% teruji di pabrik.

• Packing nut permits simple external adjustment
• 440C SS regulating stem hardened for enhanced service life
• Packing fully contained by 316 SS glands to prevent extrusion
• Metal-to-metal shutoff
• Tapered stem tip accurately controls gas and liquid flow rates
• Variety of end connections
• Panel mountable
• Straigh and angle pattern
• Round handle
• 100% factory tested.

Opsi Lainnya

• Pola aliran 2 arah lurus dan 2 arah miring opsional
• Bahan pengemas PTFE dan grafit opsional
• Pegangan tipe vernier bergerigi opsional
• Material bodi opsional 316 SS, 316L SS, 304 SS, 304L SS

• Optional 2-way straight, 2-way angle flow pattern
• Optional PTFE, graphite packing material
• Optional knurled, vernier handle type
• Optional 316 S.S., 316L S.S., 304 S.S., 304L S.S.body material
