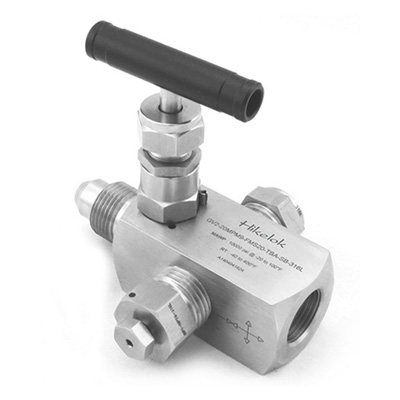

Katup Pengukur Tekanan Tinggi GV2

Perkenalan

Katup pengukur Hikelok memiliki struktur baja tahan karat, desain kepala bola non-putar dan batang kepala sumbat, lubang tembus berbentuk batang (desain kepala sumbat), memperpanjang badan katup untuk mendapatkan jarak isolasi, ulir luar 1/2 dan 3/4 inci ke ulir dalam NPT 1/2 inci, antarmuka pengukur tekanan standar ulir dalam 1/2 inci, dinding pipa nominal spesifikasi 160 atau lebih tebal untuk meningkatkan kekuatan sambungan saluran masuk katup, pelat penempatan penutup standar.

Hikelok gauge valves feature stainless steel construction and non-rotating ball-tip or plug-tip stems. The extended body provides thermal isolation, while heavy-wall inlet connections increase joint strength. Available connections include 1/2 and 3/4 in. male threads, 1/2 in. female NPT, and a standard 1/2 in. female pressure-gauge connection. A bonnet locking plate is standard.

Fitur

• Tekanan kerja maksimum: GV2 hingga 10000 psig (689 bar)
• Suhu kerja: Kemasan PTFE: dari -65℉ hingga 450℉ (-54℃ hingga 232℃) Kemasan grafit: dari -65℉ hingga 1200℉ (-54℃ hingga 649℃)
• Ukuran lubang: 0,16" (4,0 mm)
• Batang bawah tidak berputar, desain ujung bulat.
• Segel pengaman sandaran kursi belakang dalam posisi terbuka penuh.
• Spindel yang digulirkan mengoperasikan ulir
• Pelumas untuk ulir batang yang terisolasi dari media.
• Pin pengunci kap mesin terpasang sebagai standar.
• Pegangan T-bar dengan torsi rendah
• Pegangan dengan berbagai warna tersedia sebagai pilihan.

• Maximum working pressures: GV2 up to10000 psig (689 bar)
• Working temperature: PTFE packing: from -65℉ to 450℉ (-54℃ to 232℃) Graphite packing: from -65℉ to 1200℉ (-54℃ to 649℃)
• Orifice size: 0.16" (4.0 mm)
• Non-rotating lower stem, ball tip designs
• Safety back seating seals in fully open position
• Rolled spindle operating threads
• Lubricant for stem thread isolated from the media
• Bonnet locking pin fitted as standard
• Low torque operating T bar handle
• Handles are available in a range of optional colors

Keuntungan

• Gunakan pipa Schedule 160 atau yang lebih tebal pada fitting saluran masuk katup untuk kekuatan yang optimal.
• Desain batang ujung bola dan ujung sumbat yang tidak berputar
• Cocok untuk suhu tinggi
• Tersedia berbagai pilihan kemasan.

• Schedule 160 pipe wall or heavier on valve inlet fitting for strength
• Nonrotating ball-tip and plug-tip stem designs
• Suitable for high temperature
• Different packing are available

Opsi Lainnya

• Kemasan opsional PTFE, GRAFIT
• Pegangan opsional aluminium merah, baja tahan karat 304
• Material opsional: baja tahan karat 316, paduan 400, paduan 600, dupleks 2507

• Optional packing PTFE, GRAPHITE
• Optional handle red aluminum, 304 stainless steel
• Optional material 316 stainless steel, Alloy 400, Alloy 600, duplex 2507
